Các loại hệ thống chữa cháy bằng nước

Nước là một hệ thống ống cố định đặc biệt được kết nối với nguồn cấp nước có áp suất đáng tin cậy và được trang bị các vòi phun nước để ứng dụng trên khu vực / thiết bị cần bảo vệ. Hệ thống có thể được vận hành tự động bằng cách kết nối với hệ thống phát hiện và cảnh báo tự động hoặc bằng tay hoặc cả hai.

Hệ thống phun nước thường được sử dụng để chống cháy cho các bể chứa chất lỏng và khí dễ cháy, đường ống, thiết bị bơm, thiết bị điện như máy biến áp, công tắc dầu, máy móc điện quay, vv và để bảo vệ các lỗ hở trong tường và sàn chống cháy.

Hệ thống đường ống được kết nối với nguồn cung cấp nước thông qua Van xả nước được kích hoạt tự động, bắt đầu dòng chảy của nước. Hoạt động tự động được thực hiện nhờ hoạt động của thiết bị phát hiện tự động được lắp đặt cùng với các vòi phun nước. Có hai loại hệ thống là hệ thống Vận tốc cao và Vận tốc trung bình.

Nguyên tắc cơ bản của hệ thống phun nước:

Mạng lưới đường ống được trang bị vòi phun kín.
Các vòi phun mở riêng biệt khi được đốt nóng bởi lửa hoặc khí lò nóng.
Nước dập lửa được phun có chọn lọc vào nguồn lửa.
Nước cũng được phun ra khu vực xung quanh và do đó ngăn đám cháy lan rộng.
Chỉ một số vòi phun nước nhất định mở – nguồn của đám cháy được kiểm soát và thường được dập tắt
Tác dụng làm mát của nước – chiết xuất một lượng lớn nhiệt – chuyển hóa thành hơi nước.

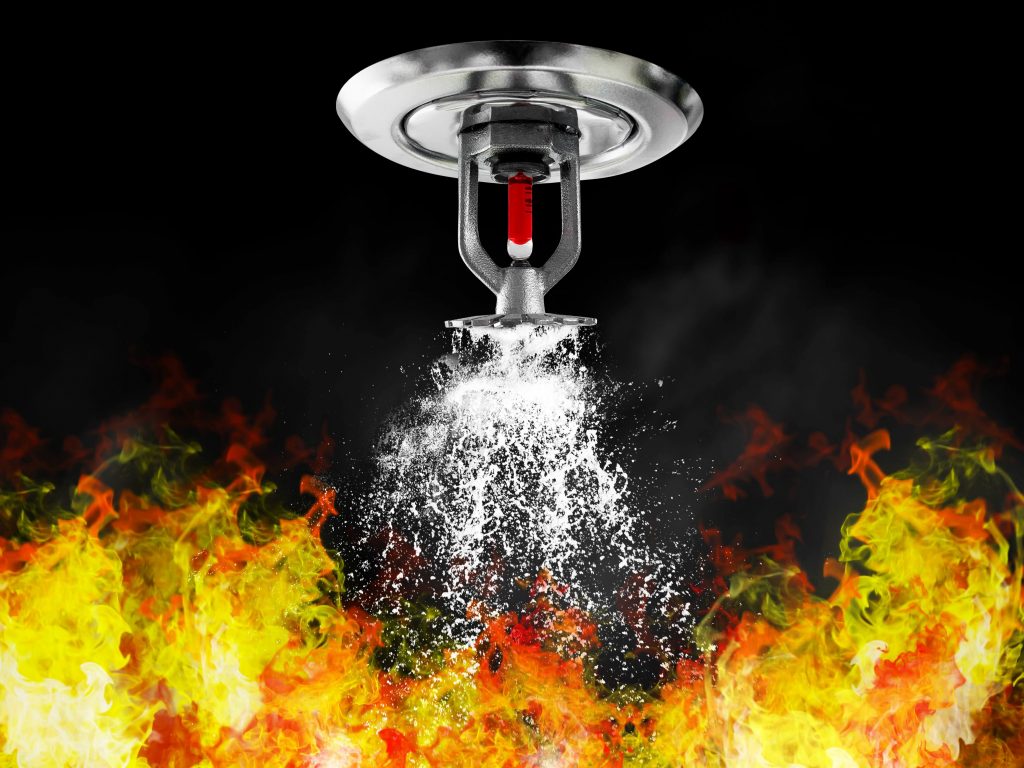

Hệ thống phun nước chữa cháy spinkler là gì

Các loại hệ thống phun nước:

• Hệ thống phun nước vận tốc trung bình (MVWSS) được sử dụng để bảo vệ chữa cháy các khu vực có nguy cơ cháy do chất lỏng dễ cháy FP thấp (FP dưới 65 độ C) và cũng để dập lửa đối với chất lỏng có thể hòa tan trong nước (dung môi phân cực, rượu, v.v.) lắp đặt nhỏ vì nó trở nên hiệu quả về chi phí và cũng phục vụ mục đích an toàn và xác định vị trí dễ dàng.
• Hệ thống phun nước vận tốc cao (HVWSS) được sử dụng để dập tắt đám cháy trong dầu nặng và trung bình dễ cháy hoặc chất lỏng dễ cháy tương tự có điểm bốc cháy trên 65 độ C. (Ví dụ: Đám cháy máy biến áp, Bể chứa dầu bôi trơn, v.v.).

Các thành phần của hệ thống hệ thống chữa cháy bằng nước

• Bơm & Phụ kiện chữa cháy.
• Đường ống
• Đầu phun
• Van xả nước • Đầu phun nước
/ Máy dò / Máy nén
• Hệ thống dây điện & thiết bị
• Van bảo dưỡng

Các loại hệ thống phun nước chữa cháy khác nhau là gì?

Hệ thống phun nước chữa cháy dạng ống ướt, ống khô, hành động trước, và hệ thống phun nước lớn. Mỗi hệ thống này đều giúp ngăn ngọn lửa lan rộng và giảm thiệt hại do hỏa hoạn gây ra. Sự khác biệt chính giữa các loại hệ thống phun nước chữa cháy này là ứng dụng của chúng và cách chúng kích hoạt.

Thông tin vận hành

Hệ thống phun nước chữa cháy hoạt động như thế nào?

Nguyên lý cơ bản của hệ thống phun nước: Mạng lưới đường ống được lắp với các vòi phun kín . Các vòi phun mở riêng biệt khi được đốt nóng bởi lửa hoặc khí lò nóng. Nước dập lửa được phun có chọn lọc vào nguồn lửa. Nước cũng được phun ra khu vực xung quanh và do đó ngăn đám cháy lan rộng.

Hệ thống phun nước:

Hệ thống bảo vệ hệ thống phun nước vận tốc cao / trung bình hoạt động trên nguyên tắc tương tự như hệ thống xả lũ.

Van xả nước được biết đến là van điều khiển hệ thống trong hệ thống xả lũ, được sử dụng để cấp nước nhanh vào hệ thống phun. Van xả nước là loại van màng hoạt động bằng thủy lực, nhả nhanh chóng. Nó có ba khoang, được cách ly với nhau bằng bộ phận kẹp hoạt động bằng màng ngăn và đệm kín. Khi ở vị trí ‘SET’, áp suất nước được truyền qua van một chiều bên ngoài và lỗ hạn chế từ phía cung cấp hệ thống đến khoang trên cùng, do đó áp suất cung cấp trong khoang trên cùng tác động qua bộ kẹp hoạt động bằng màng ngăn giữ ghế dựa vào áp suất cung cấp đầu vào vì thiết kế chênh lệch áp suất. Khi phát hiện đám cháy, buồng trên cùng được thông với khí quyển qua cổng ra thông qua (các) thiết bị dẫn động đã mở. Áp suất buồng trên cùng không thể được bổ sung thông qua cổng đầu vào bị hạn chế, do đó nó đạt ngay ít hơn một nửa áp suất nguồn cung cấp và lực hướng lên của áp suất cung cấp nâng cái kẹp cho phép nước đi vào mạng lưới đường ống của hệ thống và các thiết bị báo động. Điều này cho phép nước chảy ra ngoài qua các máy chiếu dưới dạng phun nước tốc độ cao / trung bình và dập tắt đám cháy. Nói chung, một động cơ nước vận hành cồng (như trong trường hợp của hệ thống phun nước) sẽ phát ra âm thanh báo cháy. Đôi khi, một cảnh báo điện cũng có thể được cung cấp. Hệ thống phun nước cần có phương tiện cách ly để có thể kiểm tra, bảo dưỡng định kỳ, v.v … Thông thường, tất cả các van cắt phải được khóa mở.

Chúng tôi cung cấp Thiết kế & Kỹ thuật tốt nhất của hệ thống phun HVW / MVW tích hợp theo tiêu chuẩn và hướng dẫn quốc gia / quốc tế. Hệ thống được thiết kế của chúng tôi phù hợp với tiêu chuẩn quốc tế là sự sắp xếp của Đường ống, Dòng nước & Giá trị tự động, Vòi phun, Đầu dò QB, v.v. để tạo thành một hệ thống đường ống cố định được vận hành tự động hoặc thủ công được kết nối với nguồn cấp nước để cung cấp xả và phân phối nước cụ thể qua bề mặt được bảo vệ của khu vực.

Bố trí hệ thống phun nước điển hình:

Hệ thống phun nước chữa cháy tự động (còn được gọi là hệ thống ống ướt được nhiều người coi là phương pháp hiệu quả nhất để kiểm soát đám cháy do nhiều mối nguy hiểm gây ra. Với một thế kỷ kinh nghiệm đã được chứng minh, Hochiki cung cấp các hệ thống phun nước đầu cuối để bảo vệ bạn. con người, doanh nghiệp và tài sản.

Hệ thống phun nước có thể tự động phát hiện đám cháy, truyền báo động và kiểm soát đám cháy. Đây có thể là sự khác biệt giữa một tai nạn nhỏ và một doanh nghiệp lớn bị ngừng hoạt động. Được dẫn dắt bởi các nhà quản lý dự án chuyên nghiệp, các kỹ sư của Hochiki Việt Nam thiết kế, lắp đặt và vận hành các hệ thống phun nước đáng tin cậy, tiết kiệm chi phí bằng cách phân tích cẩn thận các tòa nhà và cơ sở của bạn về tỷ lệ sử dụng, vận hành và nguy cơ hỏa hoạn.

Các lĩnh vực ứng dụng điển hình cho hệ thống phun nước:

Hệ thống phun nước bảo vệ con người, tài sản và môi trường. Chúng ngăn chặn đám cháy mới chớm nở mà không được phát hiện kịp thời, không biến thành đám cháy lan rộng.

Các công ty chế biến gỗ
Công ty công nghiệp
Trung tâm hậu cần
Phòng sản xuất
Nhà kho giá cao
Nhà kho
Bãi đậu xe ngầm
Trung tâm mua sắm
Phòng triển lãm
Nhiều khách sạn
Bệnh viện và nhà chăm sóc
Các tòa nhà cao tầng
Văn phòng
Sân bay

Tiêu chuẩn yêu cầu kỹ thuật, phương pháp kiểm tra, thử nghiệm

TCVN 6305-1:2007 (ISO 6182-1:2004) Phòng cháy chữa cháy – Hệ thống Sprinkler tự động. Phần 1: Yêu cầu và phương pháp thử đối với Sprinkler. Fire pprotection – automatic sprinkler systems – Part 1: Requirements and test methods for sprinkler.
TCVN 6305-2:2007 (ISO 6182-2: 2005) Phòng cháy, chữa cháy – Hệ thống sprinkler tự động. Phần 2: Yêu cầu và phương pháp thử đối với van báo động kiểu ướt, buồng hãm và cơ cấu báo động kiểu nước. Fire protection – Automatic sprinkler systems – Part 2: Requirements and test methods for wet alarm valves, retard chambers and water motor alarm.
TCVN 6305-3:2007 (ISO 6182-3: 2005) Phòng cháy chữa cháy – Hệ thống sprinkler tự động. Phần 3: Yêu cầu và phương pháp thử đối với van ống khô. Fire protection – Automatic sprinkler systems – Part 3: Requirements and test methods for dry pipe valves.
TCVN 6305-4:2007 (ISO 6182-4 :1993) Phòng cháy chữa cháy – Hệ thống sprinkler tự động. Phần 4: Yêu cầu và phương pháp thử đối với cơ cấu mở nhanh. Fire protection – Automatic sprinkler systems – Part 4: Requirements and test methods for quick – opening devices.
TCVN 6305-5:2007 (ISO 6182-5:2006) Phòng cháy chữa cháy – Hệ thống sprinkler tự động. Phần 5: yêu cầu và phương pháp thử đối với van tràn. Fire protection – Automatic spinkler systems – Part 5: Requirements and test methods for deluge valves.
TCVN 6305-6:2013 (ISO 6182-6:2006) Phòng cháy, chữa cháy- Hệ thống sprinkler tự động. Phần 6: Yêu cầu và phương pháp thử đối với van một chiều. Fire protection – Automatic sprinkler systems – Part 6: Requirements and test methods for check valves.
TCVN 6305-7:2006 (ISO 6182-7:2004) Phòng cháy, chữa cháy – Hệ thống sprinkler tự động. Phần 7: Yêu cầu và phương pháp thử đối với sprinkler phản ứng nhanh ngăn chặn sớm (ESFR). Fire protection – Automatic sprinkler systems – Part 7: Requirements and test methods for early suppression fast response (ESFR) Sprinklers.
TCVN 6305-8:2013 (ISO 6182-8:2006) Phòng cháy, chữa cháy – Hệ thống sprinkler tự động . Phần 8: Yêu cầu và phương pháp thử đối với van báo động khô tác động trước. Fire protection – Automatic spinkler systems – Part 8: Requirements and test methods for pre-action dry alarm valves.
TCVN 6305-9:2013 (ISO 6182-9:2005) Phòng cháy, chữa cháy – Hệ thống Sprinkler tự động – Phần 9: Yêu cầu và phương pháp thử đối với đầu phun sương. Fire protection – Automatic sprinkler systems – Part 9: Requirements and test methods for water mist nozzles.
TCVN 6305-10:2013 (ISO 6182-10:2006).Phòng cháy, chữa cháy – Hệ thống sprinkler tự động – Phần 10: Yêu cầu và phương pháp thử đối với sprinkler trong nhà. Fire protection – Automatic sprinkler system – Part 10: Requirements and test methods for domestic sprinklers.
TCVN 6305-11:2006 (ISO 6182-11: 2004) Phòng cháy, chữa cháy – Hệ thống sprinkler tự động. Phần 11: Yêu cầu và phương pháp thử đối với giá treo ống. Fire protection – Automatic sprinkler system – Part 11: Requirement and test methods for pipe hangers.
TCVN 6305-12:2013 (ISO 6182-12:2010) Phòng cháy, chữa cháy – Hệ thống sprinkler tự động. Phần 12: Yêu cầu và phương pháp thử đối với bộ phận có rãnh ở đầu mút dùng cho hệ thống đường ống thép. Fire protection – Automatic sprinkler systems – Part 12: Requirements and test methods for grooved-end components for steel pipe systems.

Dịch vụ tư vấn thiết kế hệ thống PCCC

Nếu bạn đang tìm kiếm một công ty tư vấn thiết kế hệ thống PCCC đáp ứng các tiêu chuẩn phòng cháy chữa cháy cũng như nhu cầu thực tế của mình, bạn có thể tin tưởng vào Công ty CP Hochiki Việt Nam. Chúng tôi cung cấp các dịch vụ tư vấn thiết kế PCCC để tạo sự an tâm cho các chủ doanh nghiệp. Để bảo vệ tính mạng và tài sản trong khi duy trì hoạt động kinh doanh liên tục thông qua các giải pháp hiệu quả về chi phí, chúng tôi giúp bạn thiết kế các hệ thống cụ thể cho nhu cầu dự án của bạn. Kiến thức thực tế sâu rộng cùng các chuyên gia kiến trúc, cơ khí, điện và phòng cháy chữa cháy để kiểm tra hệ thống của bạn và xác định các khoản tiết kiệm và rủi ro vượt ra ngoài việc tuân thủ quy tắc. Để mang lại hiệu quả tối ưu cho dự án, toàn bộ các dịch vụ của chúng tôi kết hợp thiết kế ngăn chặn đám cháy với các khả năng trong hệ thống báo cháy và hệ thống an toàn cứu hỏa và đánh giá lại, bảo dưỡng định kỳ.
